ICP-MS масс-спектрометры

Масс-спектрометрия с индуктивно связанной плазмой — один из наиболее чувствительных методов многоэлементного анализа. Раствор превращается в аэрозоль, поступает в аргоновую плазму и ионизируется. Интерфейс с охлаждаемыми конусами извлекает ионы из атмосферной плазмы в вакуум, ионная оптика формирует пучок, масс-анализатор разделяет ионы по отношению массы к заряду, а детектор преобразует их поток в количественный сигнал. Правильно настроенный ICP-MS позволяет определять широкий набор элементов и изотопов в одной серии, но итоговое качество зависит от чистоты лаборатории, пробоподготовки, интерференций и контроля матрицы.

В пакет входят только три модели исходного списка: Agilent 7800 ICP-MS, Agilent 7900 ICP-MS и Agilent 8800 ICP-QQQ. 7800 ориентирован на стандартизированный рутинный анализ. 7900 расширяет возможности одиночного квадруполя для сложных матриц, низких концентраций и быстрых переходных сигналов. 8800 использует тандемную конфигурацию ICP-MS/MS, в которой первый квадруполь фильтрует ионы до реакционно-столкновительной ячейки, а второй анализирует продукты контролируемой реакции.

Выбор прибора начинается с перечня элементов, изотопов и ожидаемых интерференций. Для рутинных вод, пищевых и фармацевтических проб часто достаточно устойчивого He-режима одиночного квадруполя. Если требуется анализ частиц, лазерная абляция, видообразование или более высокая чувствительность при сложной матрице, оценивают 7900. Когда мешающие ионы нельзя надёжно отделить гелиевой столкновительной ячейкой или требуется управляемая реакционная химия, рассматривают 8800 ICP-QQQ.

Полиатомные интерференции образуются из аргона, растворителя, кислот и основных компонентов матрицы. Гелий снижает их вклад за счёт различий в энергии столкновений и размеров ионов. Реакционные газы могут переводить аналит в новый ион-продукт либо устранять мешающий ион. В ICP-QQQ первый масс-фильтр ограничивает состав ионов, поступающих в ячейку, поэтому реакция становится более селективной и предсказуемой.

Матричный эффект проявляется подавлением сигнала, изменением ионной оптики, отложениями на конусах и ускоренным дрейфом. Его снижают разведением, аэрозольным разбавлением, подходящей мощностью плазмы, внутренними стандартами и контролем общей концентрации растворённых веществ. Допустимую нагрузку нельзя определять только по паспорту: её подтверждают на реальных матрицах с оценкой восстановления, фона, дрейфа и частоты обслуживания.

Пробоподготовка для ICP-MS должна одновременно обеспечивать полноту разложения и минимальный лабораторный фон. Используют кислоты и воду подходящей чистоты, закрытые микроволновые системы, очищенную посуду и холостые процедуры. Для ультраследовых уровней критичны чистая зона, контроль воздуха, правильные материалы вытяжки и отсутствие металлических деталей рядом с открытыми растворами. Каждая стадия должна быть проверена добавками и сертифицированными образцами.

Внутренние стандарты отслеживают изменение подачи и ионной передачи. Их выбирают по близости массы и ионизационных свойств, но при этом они не должны присутствовать в пробе и создавать новые помехи. Калибровка охватывает рабочий диапазон, а независимая проверка подтверждает приготовление стандартов. Холостые растворы, дубликаты, добавки, контроль дрейфа и повторное измерение задаются в последовательности заранее.

Система ввода включает насос, распылитель, камеру и горелку. Материалы подбирают по кислотам, органическим растворителям, солям и требуемому фону. Для плавиковой кислоты и высокочистых химикатов нужны совместимые инертные компоненты. Быстрый клапан и автосамплер сокращают время захвата и промывки, но требуют оптимизации, чтобы не увеличить перенос между образцами с резко различающимися концентрациями.

ICP-MS может работать с лазерной абляцией, жидкостной или ионной хроматографией, генерацией гидридов и специализированными системами ввода. В таких проектах согласуют не только механическое соединение, но и временное разрешение, программные триггеры, поток, состав газа, стандартизацию, обработку кратковременных сигналов и прослеживаемость результата. Совместимость конкретного поколения прибора и программной версии проверяется до поставки.

Программная среда управляет настройкой плазмы, ионной оптики, ячейки, масс-калибровкой, последовательностью, QC и отчётами. Для приборов этих поколений широко применяется ICP-MS MassHunter; при модернизации проверяют доступность и совместимость OpenLab ICP-MS, драйверов и модулей. В регулируемой лаборатории заранее определяют права пользователей, журнал аудита, электронные подписи, архив и резервное копирование.

Инфраструктура ICP-MS включает аргон, при необходимости газы ячейки, вытяжку, стабильное питание, систему охлаждения, вакуумный насос, климат и сервисные проходы. Газовые регуляторы и линии должны быть чистыми и совместимыми с требуемыми уровнями. Вакуумный насос размещают с учётом вентиляции, шума, вибрации и обслуживания. Инженерный лист согласуют до поставки, а не после прибытия оборудования.

Пусконаладка завершается документированной проверкой чувствительности, фона, оксидных и двухзарядных ионов, массовой калибровки, стабильности и работы ячейки. Оператор получает не только инструкцию по запуску, но и алгоритм диагностики загрязнения, дрейфа и интерференций. Базовые показатели сохраняют для трендового контроля, а регламент охватывает горелку, камеру, распылитель, конусы, линзы, вакуум и расходные материалы.

Сравнение моделей

FAQ

Что такое ICP-MS?

ICP-MS, или ИСП-МС, ионизирует элементы в аргоновой плазме, разделяет образовавшиеся ионы по отношению массы к заряду и регистрирует их детектором. Метод применяют для многоэлементного следового и ультраследового анализа.

Чем ICP-MS отличается от ICP-OES?

ICP-MS обычно обеспечивает более низкие пределы определения и позволяет получать изотопную информацию. ICP-OES часто удобнее для высоких концентраций и нагруженных матриц. Выбор зависит от диапазонов, матрицы, помех и стоимости результата.

Какие модели входят в этот пакет?

Только три позиции из исходного списка: Agilent 7800 ICP-MS, Agilent 7900 ICP-MS и Agilent 8800 ICP-QQQ.

Когда выбирать Agilent 7800?

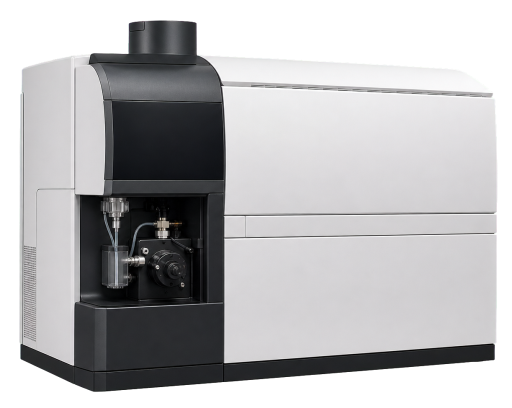

7800 подходит для стандартизированных рутинных задач, когда важны простая постановка методов, устойчивое устранение типовых полиатомных помех и предсказуемая серийная работа.

Когда нужен Agilent 7900?

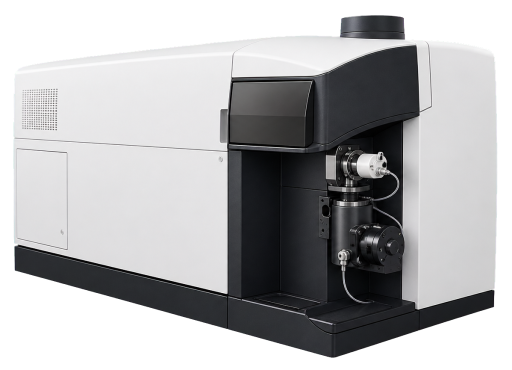

7900 выбирают для более требовательных одноквадрупольных задач: сложных матриц, низких уровней, широкого диапазона и быстрых переходных сигналов от лазерной абляции, частиц или отдельных клеток.

Когда нужен Agilent 8800 ICP-QQQ?

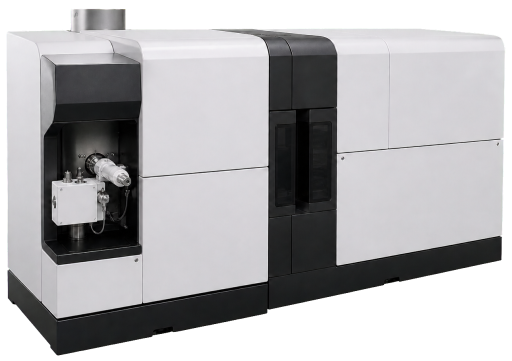

8800 рационален, когда одиночного квадруполя недостаточно для контролируемого устранения интерференций. Тандемная схема Q1-ячейка-Q2 позволяет управлять реакционной химией в режиме MS/MS.

Что делает гелиевый режим?

Гелий в столкновительной ячейке снижает вклад многих полиатомных ионов за счёт кинетической дискриминации. Метод прост и устойчив, но его пригодность проверяют для каждого аналита и матрицы.

Зачем нужны реакционные газы?

Реакционные газы селективно преобразуют аналит или мешающие ионы. В ICP-QQQ первый квадруполь ограничивает состав ионов перед ячейкой, что делает реакцию более управляемой и воспроизводимой.

Какие пробы анализируют?

После перевода в раствор анализируют воду, пищевые продукты, фармацевтические материалы, биологические жидкости, почвы, руды, металлы, химикаты и технологические растворы. Твёрдые образцы можно исследовать с лазерной абляцией.

Как контролировать загрязнение?

Используют чистые помещения или зоны, сверхчистые реагенты и воду, кислотно очищенную посуду, закрытые автосамплеры, подходящие материалы системы ввода и последовательность с контрольными холостыми пробами.

Как учитывать матричный эффект?

Применяют разведение, аэрозольное разбавление, внутренние стандарты, матрично-согласованную калибровку, метод добавок и контроль восстановления. Допустимую нагрузку подтверждают на реальных пробах.

Можно ли определять изотопные отношения?

Да, но требуемая точность зависит от разрешения, стабильности, массовой дискриминации, счётной статистики и помех. Для ответственных задач нужна отдельная методическая оценка.

Какое программное обеспечение используется?

Для этих поколений применяется ICP-MS MassHunter; при модернизации и новой инфраструктуре проверяют доступность OpenLab ICP-MS и совместимость конкретной модели, аксессуаров, лицензий и регламентов.

Что входит в пусконаладку?

Проверка инженерной готовности, монтаж, подключение газов, вытяжки и вакуума, настройка, массовая калибровка, тесты чувствительности и фона, запуск стартовых методов, обучение и фиксация исходных показателей.

Какие данные нужны для подбора?

Перечень элементов и изотопов, матрицы, диапазоны, нормативные методики, поток проб, требуемые пределы, ожидаемые интерференции, автоматизация, аксессуары и требования к электронной отчётности.
