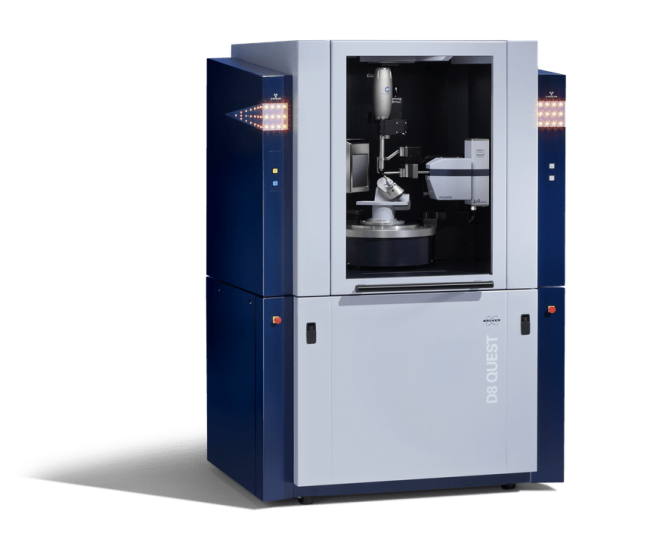

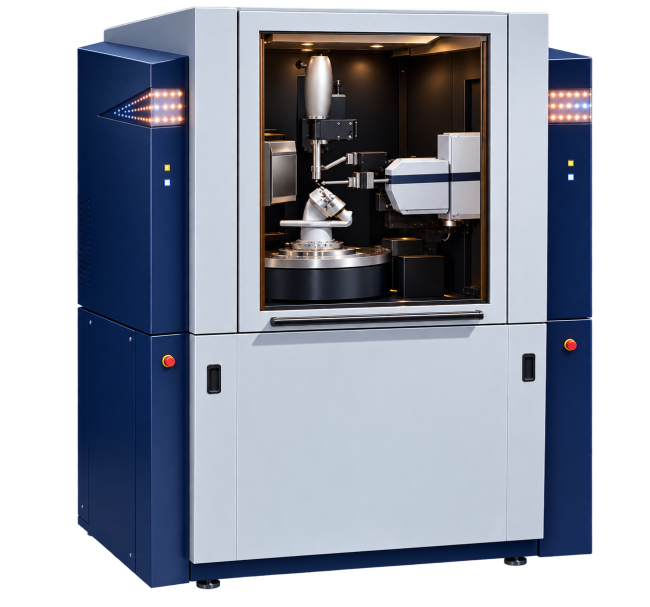

рентгеновский дифрактометр
D8 QUEST

Главные особенности

Компактное решение для одноволновых анализов

D8 QUEST разработан как компактная система, занимающая минимальную площадь, но при этом обеспечивающая высокую экспериментальную гибкость, удобный доступ к образцу и превосходную его видимость. Прибор спроектирован с высокой модульностью на основе комплектующих лучшего в своём классе качества и полностью соответствует вашим исследовательским задачам — «лучшие структуры гарантированы».

Беспрецедентная точность позиционирования

Сферическая ошибка (sphere of confusion) составляет менее 7 мкм, что гарантирует, что образец остаётся идеально отцентрированным на протяжении всего эксперимента, обеспечивая максимальное качество данных.

Полностью воздушное охлаждение

Все конфигурации D8 QUEST доступны с полностью воздушным охлаждением, что упрощает установку и эксплуатацию, исключая необходимость в дополнительном водяном охлаждении.

Детектор PHOTON IV четвертого поколения

D8 QUEST оснащён инновационными детекторами PHOTON IV, которые включают технологию детекторов четвёртого поколения, используемую в детекторах свободных электронных лазеров (XFEL).

Ключевые характеристики PHOTON IV:

• Непревзойдённая квантовая эффективность — PHOTON IV превосходит кремниевые HPAD-детекторы по эффективности регистрации. Детектор использует непрямое детектирование с редкоземельным сцинтиллятором и современным монолитным КМОП-сенсором, обеспечивая отраслевое лидерство по квантовой эффективности для всех длин волн лабораторных рентгеновских источников.
• Высокая эффективность для всех длин волн — от Cu до Ag, что даёт свободу выбора источника, наилучшим образом соответствующего вашим задачам.
• Непрерывная активная область — монолитный КМОП-сенсор без зазоров и неактивных зон обеспечивает сбор данных без пропусков.
• Превосходное пространственное разрешение — минимизация параллакса благодаря ультратонкому слою поглощения на основе редкоземельных элементов.
• Нулевой шум считывания — позволяет регистрировать интенсивности даже слабых рефлексов с помощью покадрового счёта фотонов в реальном времени.
• Отсутствие шума разделения заряда — точное восстановление дробных зарядов от соседних пикселей.
• 32-битная глубина изображения — одновременное измерение сильных и слабых отражений в одном кадре.
• Надёжность без обслуживания — воздушное охлаждение, не требующее чиллера.

Источники рентгеновского излучения

D8 QUEST предлагает широкий выбор источников для любых исследовательских задач:

• Герметичные рентгеновские трубки — надёжное базовое решение с анодами из молибдена, меди или серебра
• IµS 3.0 — микрофокусный источник нового поколения
• IµS DIAMOND II — микрофокусный источник с алмазным анодом, обеспечивающий высокую плотность потока и длительный срок службы

Гониометры

D8 QUEST предлагает выбор между двумя типами прецизионных четырёхосных гониометров:

• FIXED-CHI — гониометр с фиксированным углом χ для стандартных задач
• KAPPA — гониометр с автоматической системой центрирования, обеспечивающий высокую гибкость в выборе взаимного расположения источника, образца и детектора

Высокую точность отсчёта угла обеспечивают специальные оптические кодовые датчики. Для точной установки образца дифрактометр комплектуется блоком видео-юстировки.

Области применения

D8 QUEST находит применение в широком спектре научных и промышленных задач:

• Кристаллография — определение структур органических, неорганических и металлоорганических соединений;
• Биология — исследование белковых кристаллов и макромолекул;
• Фармацевтика — определение абсолютной конфигурации молекул и полиморфных форм;
• Материаловедение — исследование кристаллических структур и функциональных материалов;
• Наноматериалы — изучение структуры и свойств наноматериалов.
