Ручной ИК-Фурье спектрометр
Agilent 4300
Handheld FTIR

Agilent 4300 Handheld FTIR — назначение и формат системы

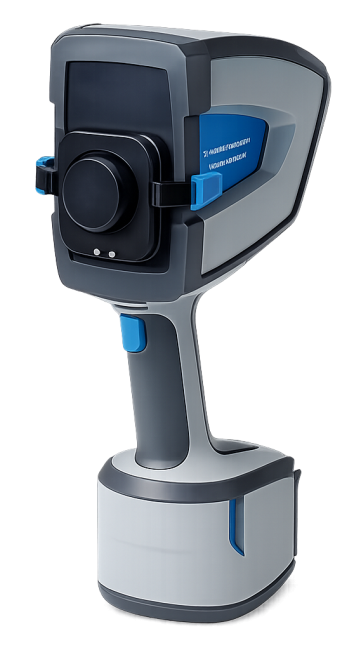

Agilent 4300 Handheld FTIR — ручной переносной FTIR для измерений непосредственно на объекте. Основные задачи: неразрушающий анализ крупных изделий, покрытий, композитов, поверхностей, произведений культурного наследия и материалов, которые нельзя доставить в лабораторию. Прибор рассматривается как часть законченного аналитического решения, в которое входят техника пробоотбора, программный рабочий процесс, спектральные библиотеки, правила контроля качества и обучение операторов.

ИК-Фурье спектрометр регистрирует интерферограмму, содержащую информацию сразу по широкому диапазону частот. После преобразования Фурье получают спектр в координатах поглощения или пропускания и волнового числа. Для практической идентификации важны не только разрешение и отношение сигнал/шум, но и воспроизводимость контакта образца, корректный фон, отсутствие загрязнения оптики и сопоставимость спектра с библиотечной записью.

Принцип работы и качество спектральных данных

Инфракрасное излучение проходит через интерферометр и взаимодействует с образцом. Молекулярные связи поглощают определенные частоты, соответствующие колебательным переходам. Спектр содержит области групповых частот и «отпечатков пальцев», совместный анализ которых позволяет подтвердить материал или выявить отличия. Для количественного анализа используется связь спектрального отклика с концентрацией, но модель должна быть построена на реальных образцах и валидирована в рабочем диапазоне.

Качество результата зависит от разрешения, числа накоплений, состояния источника и детектора, влажности и углекислого газа в оптическом пути, а также от подготовки поверхности. При ATR недостаточное давление дает слабые и нестабильные полосы; при пропускании слишком толстый образец приводит к насыщению; при отражении критичны угол, шероховатость и оптические свойства подложки.

Ключевые преимущества

• измерение на объекте без отбора пробы
• эргономичный ручной формат
• сменные интерфейсы для разных типов поверхностей
• лабораторный уровень спектральной информации в мобильном сценарии

Практически данную модель выбирают, когда образец крупный, ценный, неподвижный или должен быть исследован без разрушения. Это позиционирование позволяет не переплачивать за функции, которые не используются, и одновременно избежать ограничений неподходящего форм-фактора.

Техники пробоотбора и конфигурации

Алмазный ATR — универсальное решение для твердых материалов, порошков, паст и жидкостей. Германий уменьшает глубину проникновения и полезен для сильнопоглощающих материалов, саженаполненных полимеров и поверхностных слоев. ZnSe обеспечивает хороший спектральный диапазон, но требует проверки химической совместимости. Пропускание подходит для тонких пленок, растворов и газовых ячеек. Отражение применяется для покрытий, гладких поверхностей, порошков и крупных объектов.

При выборе необходимо проверить размеры образца, требуемую область контакта, допустимость давления, химическую агрессивность, температуру, необходимость герметизации и частоту очистки. Для производственного контроля важна защита от ошибок оператора: фиксированный интерфейс, пошаговый метод, автоматическая оценка качества и однозначный результат «соответствует/не соответствует».

Отрасли и аналитические задачи

В нефтегазе и нефтехимии FTIR применяют для масел, топлив, присадок, окисления, загрязнения и идентификации химических продуктов. В полимерной промышленности — для определения типа полимера, наполнителей, пластификаторов, старения и дефектов. В фармацевтике — для подтверждения идентичности сырья и упаковки. В покрытиях — для связующих, отверждения и поверхностных загрязнений. В НИИ — для структурной характеристики новых материалов, мембран, композитов и функциональных пленок.

Метод полезен и при расследовании несоответствий. Сравнение годного и дефектного образца позволяет увидеть посторонний компонент, изменение степени окисления, недоотверждение, остаточный растворитель или смену сырья. Однако вывод следует строить с учетом матрицы и подтверждать дополнительными методами, если спектральные различия неоднозначны.

Как выбрать комплектацию

• Составить перечень образцов и диапазон их физических свойств.
• Разделить задачи на идентификацию, сравнение, количественный анализ и мониторинг.
• Выбрать геометрию: ATR, пропускание, зеркальное или диффузное отражение, газовая ячейка.
• Определить место эксплуатации и квалификацию оператора.
• Согласовать библиотеки, программные роли, отчетность и хранение данных.
• Провести тест на типовых образцах при высокой критичности результата.

Программное обеспечение и библиотеки

MicroLab ориентирует пользователя на пошаговые рабочие процессы: выбор метода, получение фона, измерение образца, сравнение с библиотекой или расчет модели и формирование результата. Для рутинного производства метод должен минимизировать ручные решения. Для исследовательской работы важны доступ к спектрам, обработке, базовой линии, пикам, математике и экспорту данных.

Библиотека должна соответствовать реальным классам материалов. Универсальная библиотека полезна для первичного поиска, но отраслевые наборы и собственная библиотека предприятия повышают надежность. Собственные эталонные спектры следует получать на том же приборе и в той же геометрии, документируя происхождение и статус материала.

FAQ

Для каких задач подходит Agilent 4300 Handheld FTIR?

Неразрушающий анализ крупных изделий, покрытий, композитов, поверхностей, произведений культурного наследия и материалов, которые нельзя доставить в лабораторию.

Какие образцы можно измерять?

Твердые, жидкие, порошкообразные, пастообразные, пленочные или газообразные образцы — в зависимости от интерфейса.

Нужна ли пробоподготовка?

ATR обычно требует минимальной подготовки; пропускание, газовый анализ и специальные поверхности могут требовать отдельных процедур.

Можно ли идентифицировать неизвестный полимер?

Да, по сравнению спектра с библиотекой и экспертной оценке; смеси и загрязненные образцы могут потребовать дополнительных методов.

Подходит ли прибор для количественного анализа?

Да, при наличии валидированной калибровочной модели и стабильной процедуры измерения.

Как выбрать ATR-кристалл?

По химической стойкости, твердости, глубине проникновения и оптическим свойствам образца.

Что такое фон?

Это спектр системы без образца, используемый для компенсации оптики и атмосферы. Его необходимо получать по установленной процедуре.

Зачем нужны библиотеки?

Они ускоряют идентификацию и сравнение материалов. Качество вывода зависит от релевантности записей.

Можно ли работать в производственном помещении?

Зависит от модели и условий. Переносные и at-line системы предназначены для таких сценариев лучше обычного лабораторного прибора.

Что входит в поставку?

Комплект определяется спецификацией: прибор, интерфейс, ПО, библиотеки, принадлежности, обучение и работы.

Что входит в пусконаладку?

Установка, проверка, тесты, настройка и инструктаж; дополнительные квалификационные процедуры согласуются отдельно.

Как часто измерять фон?

По методу, условиям и стабильности среды; при изменении модуля или условий фон обычно обновляют.

Как очищать интерфейс?

Только совместимым растворителем и мягкими материалами по инструкции; нельзя повреждать кристалл или покрытия.

Можно ли интегрировать результаты с LIMS?

Да, если программное обеспечение и архитектура LIMS поддерживают согласованный обмен.

Как получить коммерческое предложение?

Передайте перечень образцов, задачи, место эксплуатации и желаемую производительность — это позволит подготовить точную конфигурацию.
